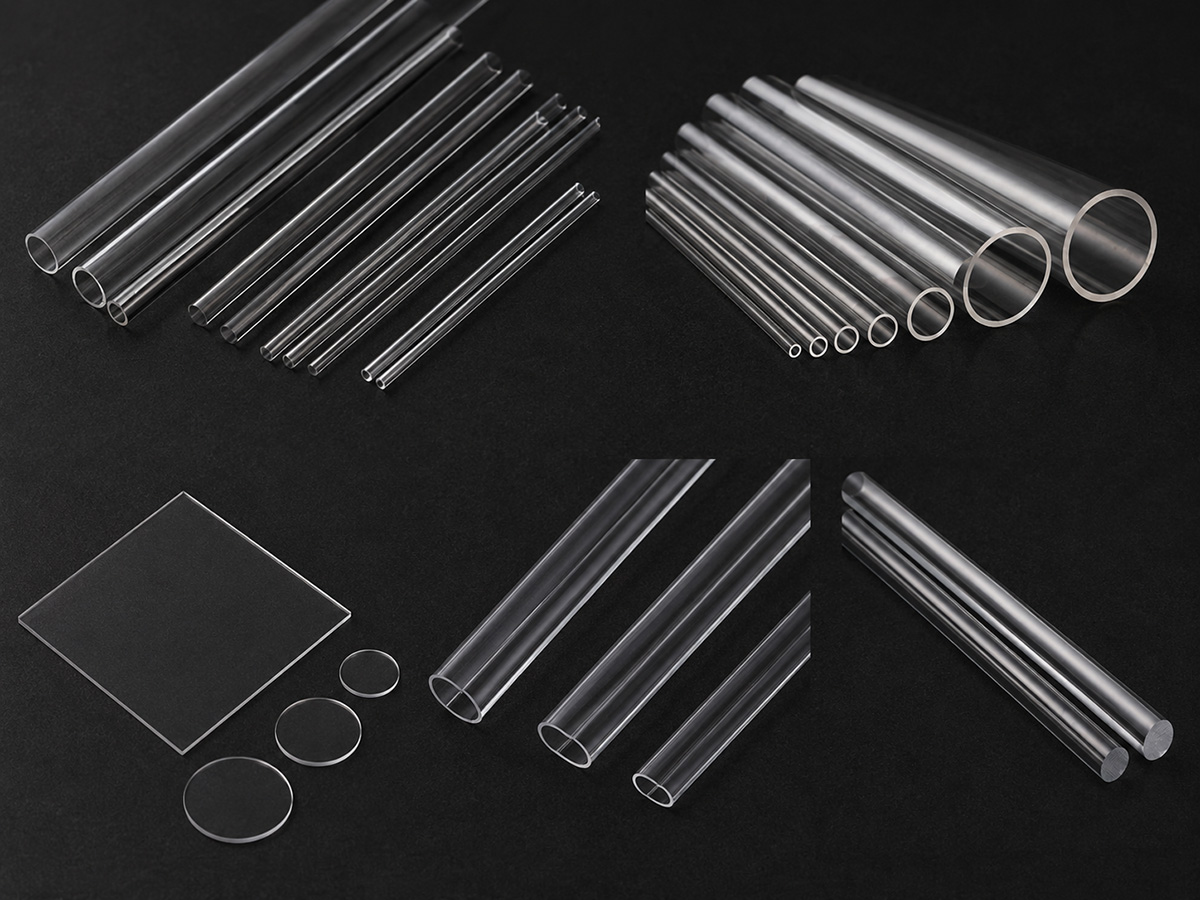

石英管・ロッドセクションのメイン画像|ハクロン製作所

石英ガラス素材の供給から加工品まで、一貫してご提供

ハクロン製作所では、自社製品(ヒーター・ランプ)の製造で長年培ってきた石英ガラス加工技術を活かし、石英管・石英ロッド・石英板などの素材単体での販売も承っております。
石英ガラスは耐熱性・耐薬品性・光学的透明性・電気絶縁性に優れた高機能素材です。半導体製造・光学機器・化学分析・UV照射装置など、高純度・高精度が要求される幅広い分野でご活用いただけます。
素材の販売のみならず、封体・ステムなどの加工品の製作も承りますので、まずはお気軽にご相談ください。

耐熱性

熱膨張が小さく、耐熱性に優れた素材です。軟化点と使用可能温度は異なり、実際の温度上限は材質・形状・荷重・加熱条件により変わります。

耐薬品性

多くの薬品に耐食性を示しますが、フッ酸・アルカリ液・高温のリン酸などでは侵食されます。薬品の種類・濃度・温度・使用時間を確認し、材質を選定してください。

光学的透明性

透明石英は紫外線から可視光・赤外線まで幅広い波長を透過します。透過範囲・透過率は材質・厚さにより異なるため、使用波長に合わせて選定します。

高純度・クリーン性

高純度で金属不純物の少ない素材です。不純物量は材質・グレードにより異なるため、清浄度や溶出の要求がある用途では、仕様と使用条件を個別に確認します。

電気絶縁性

電気絶縁部材として使用される素材です。絶縁性能は温度や表面の状態により変わるため、使用温度・電圧・取付条件に合わせて確認します。

01

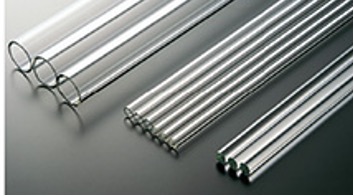

QUARTZ TUBE / ROD

石英管・ロッド

各種サイズ・肉厚 対応
石英管・ロッド

ヒーター・ランプ製造で培った加工精度で、最適なサイズをご提供

石英管は、ヒーターや紫外線ランプの封体・保護管として広く使用される汎用性の高い素材です。外径・内径・肉厚・長さを指定して調達でき、透明石英・不透明石英・合成石英と用途に応じた材質をご用意しています。

石英ロッドは電気的な絶縁部品や光学部品、機械的支持部材として使用されます。棒状のため切削・研磨・溶着といった後加工も容易で、試作品から量産まで柔軟に対応します。

透明石英・不透明石英・合成石英 外径・肉厚カスタム対応 切断・端面加工 小ロット対応

主な用途

ヒーター・ランプの封体管
UV照射装置の保護管
半導体製造装置の反応管
化学分析装置の配管部品
光ファイバー関連部材
電気絶縁部品(碍子)
工業炉の炉心管
医療・バイオ機器部品
02

QUARTZ PLATE

石英板

光学窓材・工業用基板
石英板

UV透過率に優れた光学材料として、精密機器から工業装置まで幅広く対応

石英板は平板状の石英ガラス素材で、光学窓材・シールド板・基板として利用されます。石英ガラス特有の広帯域透明性(UV〜赤外域)を活かし、紫外線照射装置や分光分析機器の窓材として最適です。

任意の寸法(縦×横×厚み)でのカット販売に加え、穴あけ・面取り・研磨仕上げなどの加工にも対応します。表面の平面度や面粗さの指定が必要な光学用途もご相談ください。

UV〜赤外 高透過 任意サイズカット 穴あけ・面取り加工 光学研磨対応 耐熱性・耐薬品性

主な用途

UV照射装置の光学窓
分光分析機器の窓材
半導体露光装置の光学部材
工業炉・加熱炉のシールド板
レーザー装置の光学素子
試験・研究用基板
CUSTOM PROCESSED PARTS

加工品のご相談も承ります

素材の販売だけでなく、ハクロン製作所の加工技術を活かした石英ガラス加工品の製作も承っています。ヒーター・ランプの自社製造で積み上げてきた溶着・封着・肉盛り・ラッピングなどの技術により、複雑な形状や精密な寸法精度が要求されるパーツもご対応可能です。

ご要望の形状・仕様をお知らせいただければ、素材選定から加工・品質確認まで一貫してサポートいたします。

封体(バルブ)

ヒーターやランプ用の石英ガラス封体。端末処理・ピンチシール・バルビングなど各種封着に対応します。

ステム

リード線を封着した石英ガラスのステム部品。ランプや放電管の組み立て部品として使用されます。

特殊形状管・ボール

U字・W字・サークル状などの異形管や、石英ガラスボール。装置のレイアウトに合わせた形状に対応します。

その他

フランジ付き管・継手・スリーブなど、図面・サンプルをご提供いただければ製作のご相談を承ります。

お見積もり・ご相談の際にお知らせいただくとスムーズです:
素材の種類(透明石英 / 不透明石英 / 合成石英)、外径・内径・長さ・厚みなどの寸法、数量、用途・使用環境(温度・薬品・UV等)、納期のご希望
