スポットヒーター
ハロゲンスポットヒーター
スポット集光型（点集光，円集光）
ハロゲンランプによるスポットヒーター ユニット
Characteristics
特性
ハロゲンランプの光を一点に集中させると、条件が良ければ1400℃～1500℃に達する様な高温が得られます。また温度は供給電圧により常温から最高温度まで任意にコントロール可能です。
ランプ加熱は非接触加熱なので、完全なクリーン加熱や真空中での加熱が可能です。
スポットの小ささはランプ及びミラーサイズ，焦点距離により決定されてしまいますが、照射範囲を広くしたり、任意の分布をもたせたりといった特殊配光設計は可能です。
各種仕様に最高能力で対応しながらも、低価格で短納期を実現しています。
Item List
ランプ品目一覧

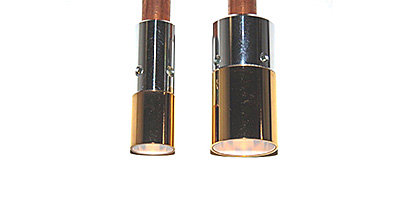

HSH-12タイプ
| 特徴 | φ12mmミラー 前面ガラス標準装備 |
| 焦点距離 | f = 6mm |
| ランプ定格 | 10.8V-18W |
| 加熱温度 | 約700℃ |
HSH-18タイプ
| 特徴 | φ18mmミラー 前面ガラス標準装備 |
| 焦点距離 | f = 9mm |
| ランプ定格 | 10.8V-35W |
| 加熱温度 | 約900℃ |
※設計値に限界があります。

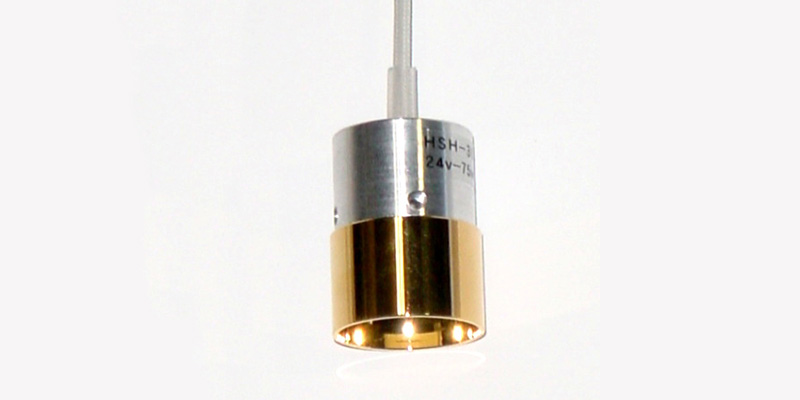

HSH-30タイプ
| 特徴 | φ30mmミラー 前面ガラス無し |
| 焦点距離 | f = 15mm f = 30mm f = 40mm |
| ランプ定格 | 12V-110W 10V-80W 24V-75W |
| 加熱温度 | 短焦点の場合、最高約1300℃ |

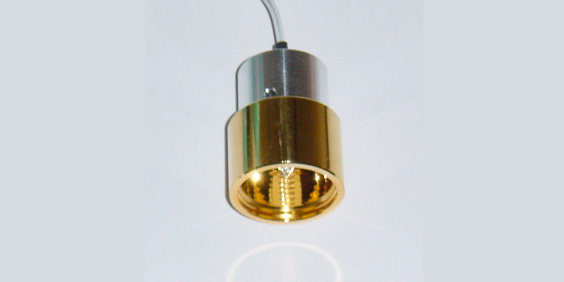

HSH-35タイプ
| 特徴 | φ35mmミラー 前面ガラス標準装備 |
| 焦点距離 | f = 12mm f = 15mm f = 30mm |
| ランプ定格 | 12V-110W 10V-80W 24V-75W |
| 加熱温度 | 短焦点の場合、最高約1300℃ |
HSH-60タイプ
| 特徴 | φ60mmミラー 前面ガラスオプション |
| 焦点距離 | f = 15mm f = 30mm f = 60mm f = 105mm |
| ランプ定格 | 12V-110W 24V-150W 24V-300W 36V-450W |
| 加熱温度 | 短焦点で大電力ランプの場合、 最高約1400℃ |

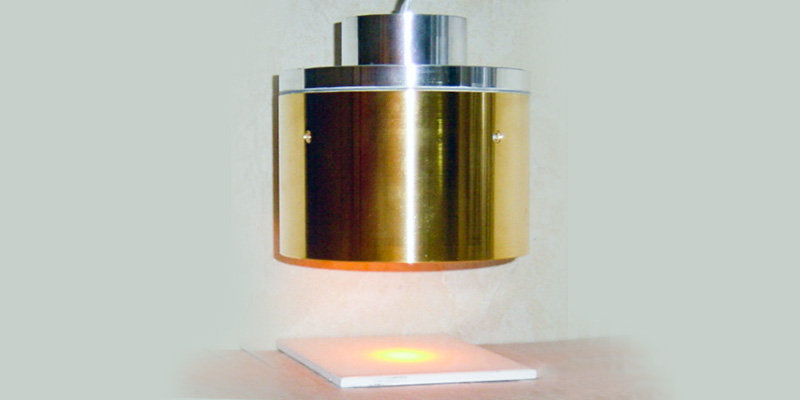

HSH-120タイプ
| 特徴 | φ120mmミラー 前面ガラスオプション |
| 焦点距離 | f = 45mm f = 100mm f = 250mm |
| ランプ定格 | 12V-110W 24V-150W |
| 加熱温度 | 短焦点で大電力ランプの場合、 最高約1400℃ |

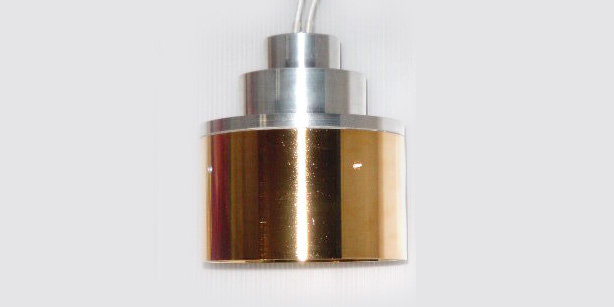

HSH-160タイプ
| 特徴 | φ160mmミラー 前面ガラスオプション |
| 焦点距離 | f = 40mm f = 80mm f = 160mm f = 320mm |
| ランプ定格 | 100V-2KW 100V-2.5KW 100V-3KW(準備中) 200V-2KW(準備中) |
| 加熱温度 | 短焦点の場合、最高約1600℃ |
ハロゲンランプ用 標準型電源コントローラ
標準在庫品販売方式｡即納,高いコストパフォーマンス｡
Item List
電源コントローラー一覧
HLC-LN
| 特徴 機能 | 低電圧ハロゲンランプ ヒーター用 直流電源｡高機能,低コスト ①12ｖ/24ｖ 切替式 150wまで。 ②ソフトスタート，断線警報機能 ③予熱機能付き→外部から切替式 V1,V2の2つの電圧を正面の ボリュームで設定でき、 それを外部から切替可能。 出力は安定化。 ④外部コントロール 4～20mA ⑤電源はフリー電圧 100ｖ～240ｖ ⑥デジタル電圧,電流計,電力計付 ⑦高級SUS外装。堅牢で高耐蝕性 |
| 適合 ランプ | HSH の下記ランプが点灯可 12v-20w 6本 12v-40w 3本 12v-85w 1本 12v-110w 1本 24v-75w 2本 24v-150w 1本 |
| 備考 | 直流点灯方式。 軽量で高機能。 優れた コストパフォーマンス 【適合するヒーター】 HSH-12、HSH-18 HSH-30、HSH-60 |

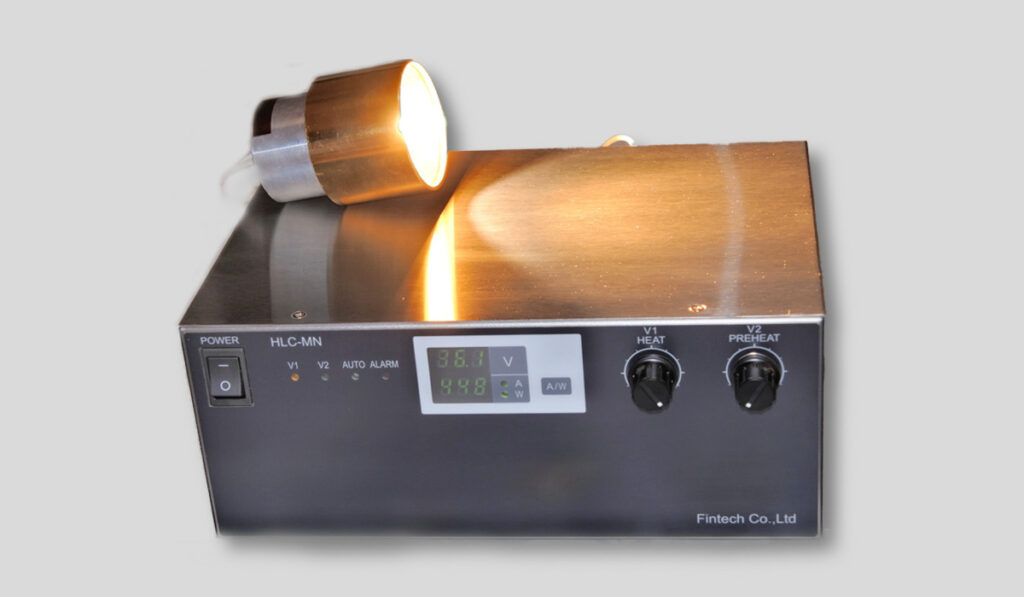

HLC-MN
| 特徴 機能 | 低電圧ハロゲンランプ ヒーター用 直流電源｡高機能,大出力 ①0～36ｖ-12.5A(450w)。電圧安定化 ②定電圧，ソフトスタート，断線警報 ③予熱機能付き→外部から切替式 V1,V2の2つの電圧を正面のボリューム で設定でき、それを外部から切替可能。 出力は安定化。 ④外部コントロール 4～20mA ⑤電源はフリー電圧 100ｖ～240ｖ ⑥デジタル電圧計,電流計,電力計付 ⑧空冷HSH用ファン電源付き ⑨高級SUS外装。堅牢で高耐蝕性 |
| 適合ランプ | 24v-300wまでのランプヒーター 36v-450wまでのランプヒーター 24v-75w 4本 24v-150w 2本 |
| 備考 | 直流点灯方式。 軽量で高機能。 優れたコストパフォーマンス 【適合するヒーター】 高出力のHSH-60用 通常のＨＳＨ用としても 多数点灯用としての選択肢になる |

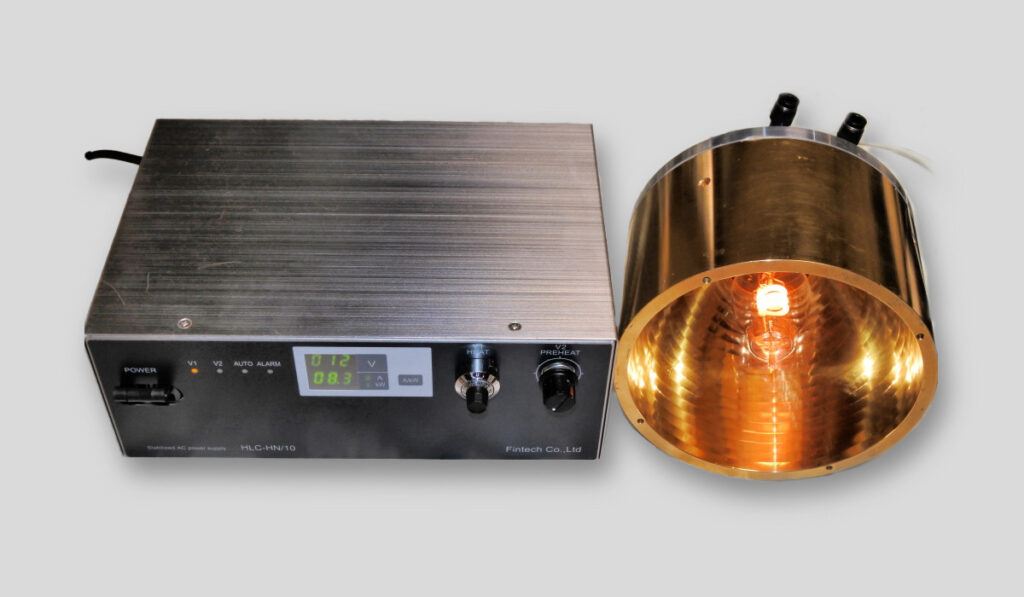

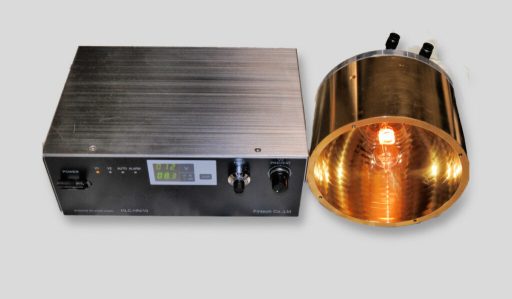

HLC-HN
| 特徴 機能 | ライン電圧ハロゲンランプ用 電力コントローラ（安定化電源） ①ランプに加わる電圧をコントロール｡ 電圧安定化、ソフトスタート、 断線警報も備える ②100v～240ｖ電源に対応しているの で定格電圧が100v～240vのランプ に対応。最大電流は25Ａまで ③予熱機能付き→外部から切替式 V1、V2の2つの電圧を 正面のボリュームで 設定でき、それを外部から切替可能。 出力は安定化。 ④外部コントロール 4～20mA ⑤デジタルマルチ計(電圧，電流,電力) ⑥高級SUS外装。堅牢で高耐蝕性 ⑦電力設定Ｖ1は高精度の ポテンショメーター |
| 適合 ランプ | 100v-2.5kwまでのランプヒーター 200v-5kwまでのランプヒーター 240v-6kwまでの ランプヒーター |
| 備考 | 交流位相制御点灯方式 軽量で高機能。 優れたコストパフォーマンス 【適合するヒーター】 HSH-120,HSH-160,その他 全てのライン電圧用LHW、LHA。 供給電圧はフリー(100～240v)です 。 使用するランプの定格電圧を 超えない様にして下さい。 ランプ定格電圧=供給電圧が基本です |
